УНИВЕРСАЛЬНЫЕ УПРУГИЕ СОЕДИНИТЕЛИ SUPA MAXI™

Supa Maxi ™ устанавливает новый стандарт

Линейка Supa Maxi ™ включает в себя полный ассортимент универсальных эластичных соединителей с широкими допусками в соответствии с EN 14525 для систем водоснабжения, газоснабжения и канализации. Прямые соединители и фланцевые адаптеры DN50-600, обжимные торцевые заглушки DN50-400, а редукционные и переходные муфты DN50-300. Кроме того, задвижки DN80-300 для систем водоснабжения и водоотведения также входят в этот ассортимент. Запатентованная система уплотнения SupaGrip™ представляет собой уникальную конструкцию подвижного захвата трубы, обеспечивая превосходное уплотнение и устойчивость к растягивающим нагрузкам на трубах всех размеров и материалов.

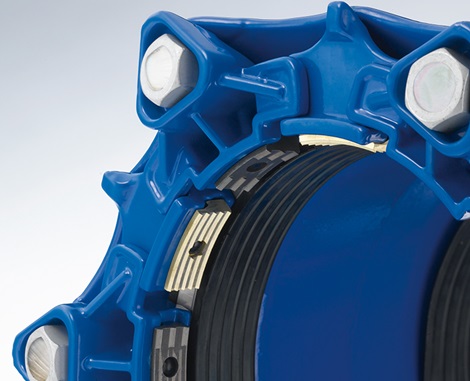

Подвижный захват с жестким металлическим упором

SupaGrip™ обеспечивает полноценную опору для уплотнения даже для труб минимальных диаметров в пределах допусков, а также для овальных труб.
Конструкция обжимного фланца с подвижным захватом позволяет захватывающим сегментам сжиматься и зажимать трубу по ее наружному диаметру, в результате чего создается жесткий упор для прокладки и обеспечивается широкий допуск осевого отклонения труб до давления 1,5 х PN.
При затягивании болтов сегменты и крепёжные элементы обжимного фланца сдвигаются внутрь, что гарантирует затягивание прокладки и уплотнение по окружности трубы, а также её зажатие зажимными сегментами.

Упругость с трубами из любых материалов

Оптимальные обжим и устойчивость к силам растяжения для труб из любых материалов обеспечиваются с помощью зажимных сегментов из двух различных металлов: из пушечной бронзы для ПЭ и ПВХ труб, и из закалённой нержавеющей стали - для труб из литейного чугуна, ковкого чугуна, стали, нержавеющей стали, стеклопластика и асбоцемента. Для обеспечения максимальной прочности зажимные сегменты крепятся на кронштейнах с помощью шпилек. Высококачественные материалы гарантируют надёжность соединения и упругость уплотнения в течение долгого времени.

Разработано в соответствии с EN 14525

Все соединители AVK Supa Maxi ™ разработаны в соответствии с требованиями испытаний для PN16, а это означает, что максимальное испытательное давление составляет 1,5 x PN = 24 бар. Соединители в DN50-300 PN16 одобрены на соответствие нормам EN 14525 испытательной лабораторией KIWA, что означает, что испытательное давление для диапазона DN50-300 составляет 1,5 x 16 + 5 = 29 бар, с большим превышением от PN. Для диапазона DN350-600 ожидаемое разрешение KIWA соответствует нормам EN 14525 для PN10, что означает, что испытательное давление для диапазона DN350-600 составляет 1,5 x 10 + 5 = 20 бар, т.е. с большим превышением PN.Узнайте больше здесь

Сокращение затрат времени на монтаж

Соединители допускают осевое отклонение трубы до ±4° на каждой стороне (суммарно 8°) при максимальном давлении PN16. Большие допуски глубины вставки труб позволяют  делать срез труб под небольшим углом. Это упрощает монтаж, не требуя точной подгонки.

Все соединители весом более 10 кг спроектированы с подъемной проушиной на корпусе, что обеспечивает лёгкое и эргономичное безопасное обращение.
Клиновая задвижка с муфтовыми соединителями по двум сторонам даёт дополнительную надежность при ремонте старых труб. Задвижка перекроет поток воды, если ремонт или замена труб понадобится позже.

Оптимизированная крепежная система

Крепёжная система оптимизирована для быстрой и простой сборки. Количество болтов сведено к абсолютному минимуму, и все они являются стандартными, что позволяет использовать обычные инструменты. Болты и гайки имеют антифрикционное покрытие для предотвращения истирания. Болты затягиваются со стороны корпуса для облегчения сборки при ограниченном пространстве в траншее, а их резьба постоянно закрыта защитной крышкой. Гайки закреплены в кронштейне и закрыты защитными колпачками, чтобы они не упали при ослаблении болтов. Повторная затяжка болтов не требуется благодаря цельнометаллической системе поддержки уплотнения SupaGrip ™.

Прочная защитная крышка

Центральный элемент защитной крышки закрывает острые сегменты зажимов и предотвращает оседание грязи внутри муфты. Перед установкой центральный элемент снимается.

Высококачественные материалы

Корпуса соединителей, изготовленные из высокопрочного чугуна, а зажимные фланцы из литой стали. Покрыты эпоксидным слоем  в соответствии с DIN 3476-1 и EN 14901, и имеют одобрение GSK.

Уплотнения из резины EPDM сертифицированы NF и DVGW для применения в питьевом водоснабжении. Уплотнения из резины сертифицированы DVGW и Gaztec.

Болты и шайбы в стандартной комплектации сделаны из нержавеющей cтали A2, опционально из нержавеющей стали A4. Гайки производятся из кислотоустойчивой нержавеющей cтали A4.

Элементы зажима изготавливаются из  пушечной бронзы RG5 и закаленной нержавеющей стали.

Защитные крышки изготавливаются из переработанного полиэтилена. Черный цвет  для воды и сточных вод, желтый цвет для газа.

ПРИМЕР

Соединительные муфты Supa Maxi ™ в реконструкции противопожарной сети

Supa Maxi ™ - это соединительная муфта с многочисленными преимуществами, обеспечивающими ее широкое применение.

Видео

Supa Maxi™

Анимация о применении, особенностях и установке наших универсальных соединительных фиксирующих муфт Supa Maxi™ серии 63X

Скачать

Соединительные муфты и переходники

Познакомьтесь с нашим широким ассортиментом универсальных и специализированных соединительных муфт, фланцевых переходников и торцевых заглушек, разработанных для быстрой и простой установки.
