ФЛАНЦЕВЫЙ АДАПТЕР AVK, PN16
Нефиксирующего типа, для труб из ПВХ и стали, DN350-1000
Контакты
Александр Белаш
Технический специалист, Россия, Беларусь, Украинa, Казахстан, Узбекистан
Фланцевый адаптер для нестандартных размеров труб. Для воды и нейтральных жидкостей до макс. 70°C.
Фланцевые адаптеры AVK используются в тех случаях, когда на конце трубы необходимо получить фланцевое соединение для возможности дальнейшего монтажа фланцевой арматуры, к примеру задвижек или насосов. Фланцевые адаптеры могут быть изготовлены для любых наружных диаметров труб в пределах допустимых размеров, подходят для всех металлических и для большинства твердостенных труб.
| Вариант 260/30-100 | |
|---|---|
| Соединение | Механические соединения |
| Материал | Высокопрочный чугун |
| Диапазон диаметров | DN350 - DN1000 |
| Классификация давления | PN 16 |
Преимущества
- Изготавливаются из низкоуглеродистой стали;
- Уплотнения из вулканизированной резины EPDM;
- Могут быть изготовлены для любых наружных диаметров труб в пределах допустимых размеров;
- Подходят для металлических, ВЧШГ, стальных и ПВХ труб;
- Под заказ фланцы могут поставляться с рассверловкой в соответствии с любымы стандартами;
- Допустимые допуски от номинального диаметра +2....-5мм;
- Порошковое эпоксидное покрытие по DIN 3476-1 и EN 14901
Загрузки
Спецификации
Сертификат(ы)
Артикулы и размеры
Промотайте вниз для получения более подробной информации

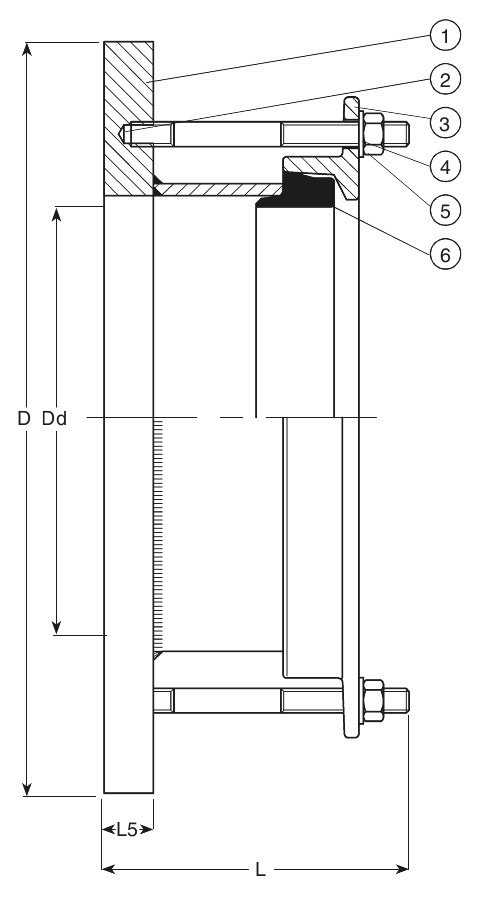

| Артикул | DN мм |
D мм |
Dd мм |
L мм |
L5 мм |
Количество болтов |
Длина болтов |
Расчетная масса кг |
|---|---|---|---|---|---|---|---|---|
| 260-30-0355-10 | 350 | 520 | 356 | 190 | 25 | 8 | 28 | 34 |
| 260-30-0406-10 | 400 | 580 | 406 | 190 | 25 | 8 | 31 | 40 |
| 260-30-0408-100204 | 400 | 38 | ||||||
| 260-30-0457-10 | 450 | 640 | 457 | 190 | 25 | 10 | 31 | 46 |
| 260-30-0459-1003 | 450 | 45 | ||||||
| 260-30-0510-1005 | 600 | 71 | ||||||
| 260-30-0611-0005 | 600 | 60 | ||||||
| 260-30-0611-1005 | 600 | 74 | ||||||
| 260-30-0711-10 | 700 | 910 | 711 | 190 | 25 | 12 | 37 | 72 |
| 260-30-0812-10 | 800 | 1025 | 813 | 190 | 25 | 12 | 40 | 85 |
| 260-30-0914-10 | 900 | 1125 | 914 | 190 | 25 | 14 | 40 | 94 |
| 260-30-1016-10 | 1000 | 1255 | 1016 | 210 | 30 | 14 | 43 | 114 |
3D чертежи
Запрос
Промотайте вниз для получения более подробной информации
Комплектующие
| 1. | Корпус | cталь Fe 430B |
| 2. | Болт | cталь класса прочности 8.8, оцинкованная пассивированная |
| 3. | Кольцо сальника | cталь Fe 430B |
| 4. | Шайба | оцинкованная сталь |
| 5. | Гайка | cталь класса прочности 8.8, оцинкованная пассивированная |
| 6. | Уплотнение | резина EPDM |
Разрешения
- Разрешение WRAS
