Удлинительные шпиндели AVK – простота и надежность!

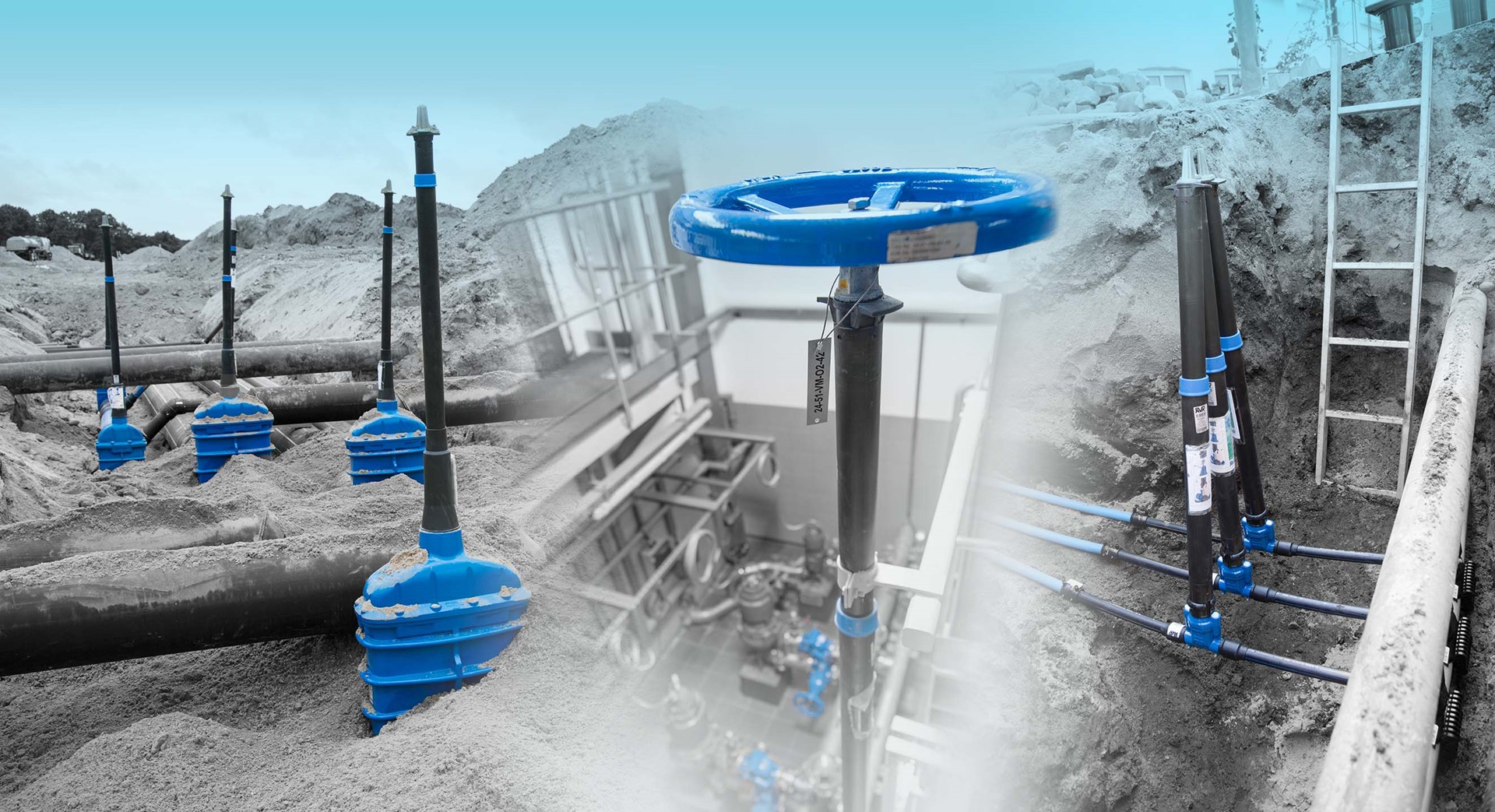

Удлинительные шпиндели применяются для управления задвижками, которые установлены под землей или в труднодоступных местах. Удлинительные шпиндели AVK просты в использовании и изготовлены из коррозионностойких материалов на полностью автоматизированном современном производстве, что гарантирует качество и долгий срок службы.

Простота использования и долгий срок службы

Наши удлинительные шпиндели разработаны для удобства использования, а продуманная конструкция обеспечивает легкий монтаж  и регулировку длины непосредственно на месте установки. Рекомендуем ознакомиться с анимацией работы удлинительно шпинделя. Надежность удлинительных шпинделей обусловлена продуманной конструкцией и использованием только высококачественных материалов.

В конструкции удлинительных шпинделей применяются следующие материалы: полиэтилен, нержавеющая и оцинкованная сталь. Мы тестируем каждый удлинительный шпиндель после изготовления при крутящем моменте до 675 Нм (в зависимости от размера).

В запатентованной конструкции удлинительных шпинделей AVK для ответвительных задвижек используется быстросъемный зажим, который позволяет надежно и быстро соединенить между собой шток задвижки и нижний адаптер удлинительного шпинделя. Благодаря специальной конструкции зажима, монтаж и демонтаж осуществляется без использования дополнительных инструментов.

Удлинительные шпиндели фиксированной длины для магистральных и ответвительных задвижек

Удлинительные шпиндели фиксированной длины обычно используются в тех случаях, когда точно известно расстояние от верха трубопровода до поверхности. В случае ошибки, шток может быть легко укорочен до необходимой длины с помощью ножовки.

Длина удлинительных шпинделей соответствует расстоянию от верхней части трубопровода до крышки уличного ковера. Шпиндели предлагаются для размеров: 800, 1000, 1500, 2000 и 3000 мм.

Стандартные удлинительные шпиндели фиксированной длины

04/05-001 Для ответвительных задвижек DN25-50 – верхний адаптер #14-22
04/F-001   Для ответвительных задвижек DN25-50 – верхний адаптер #14.7
04/06-001 Для ответвительных задвижек DN25-50 – верхний адаптер #23-32
04/02-001 Для магистральных задвижек DN40-400 – верхний адаптер #23-32
04/F-010   Для магистральных задвижек DN40-400 (Американский стандарт)– верхний адаптер #23-32

Удлинительные шпиндели телескопического типа для магистральных и ответвительных задвижек

Телескопические удлинительные шпиндели обычно используются, когда неизвестно точное расстояние от верха трубопровода до поверхности и после установки потребуется регулировка длины удлинительного шпинделя.

В верхней части шпинделя расположены специальные уши, которые служат для фиксации шпинделя на опорной плите, для предотвращения сложения шпинделя. Фиксирующая пружина предотвращает разрушение шпинделя при вытягивается на максимальную длину. Синяя центральная манжета защищает от проникновения грязи между двумя полиэтиленовыми трубами.

Удлинительные шпиндели выпускаются с телескопической длиной от 450-700 до 2850-5250 мм. Пожалуйста, обратите внимание, что фактическая длина будет меньше, чем фактическое расстояние от верха трубопровода до крышки уличного ковера. Внимательно ознакомьтесь со спецификацией.

Стандартные телескопические удлинительные шпиндели

04/F-009   Для ответвительных задвижек DN 25-50 – верхний адаптер #14-22
04/08-001 Для ответвительных задвижек DN 25-50 – верхний адаптер #23-32
04/F-004   Для ответвительных задвижек DN 25-50 – верхний адаптер #14.7, соответствует DVGW 336
04/F-006   Для ответвительных задвижек DN 25-50 – верхний адаптер #14-22, для задвижек с крышкой Ø55
04/04-001 Для магистральных  задвижек DN50-400 и DN450-600 со штоком Ø40 – верхний адаптер #23-32
04/F-016   Для магистральных задвижек DN450-600 со штоком Ø30 – верхний адаптер #23-32
04/04-002 Для магистральных задвижек DN50-600 (Американский стандарт)- верхний адаптер #23-32

Удлинительные шпиндели телескопического типа с ограничителем крутящего момента

Мы рады представить вашему вниманию нашу новую разработку. В верхний адаптер штока встраивается специальная гайка из латуни. При превышении крутящего момента она разрушается, и таким образом защищает шпиндель от разрушения. Гайка может быть заменена с помощью ремкомплекта, который включает в себя гайку и болт с торцевой головкой. Пока гайка не заменена, шпинделем можно управлять посредством ключа #20. Преимущество такой конструкции очевидно. Если раньше в аналогичном случае приходилось полностью раскапывать задвижку, чтобы поменять шпиндель, теперь достаточно просто поменть гайку и все, ничего раскапывать больше не надо.

04/F-011 Для задвижек DN40-400, с ограничителем крутящего момента – верхний адаптер #23-32
04/F-017 Для задвижек DN450-600, с ограничителем крутящего момента – верхний адаптер #23-32

Если вы хотите узнать больше информации о наших клиновых задвижках, посетите раздел сайта “Познавая новое”.

Телескопические удлинительные шпиндели для двухэксцентриковых затворов

Конструкция телескопических шпинделей для затворов очень похожа на конструкцию шпинделей для задвижек. Единственное отличие в том, что нижний адаптер монтируется к валу редуктора с помощью быстроразъемного зажима, подобного тому, который используется для присоединения к ответвительным задвижкам. Удлинительные шпиндели доступны в четырех вариантах длины: 450-700, 650-1100, 1050-1750 и 1700-2900 мм для затворов DN200-600 и DN600-1200 соответственно.

756/7-002 Телескопические удлинительные шпиндели для двухэксцентриковых затворов

Если вы хотите узнать больше информации о наших двухэксцентриковых затворах, посетите раздел сайта “Познавая новое”.

Телескопические удлинительные шпиндели для ПЭ кранов

Удлинительные шпиндели для шаровых кранов обладают теми же характеристиками, что и телескопические удлинительные шпиндели для задвижек, а в качестве дополнительной опции мы предлагаем индикаторные пластины с надписями “1/4 оборота”, "Шаровой кран" и "Открыть—закрыть” и с цветовой индикацией применения крана; желтый для газа, синий для воды и зеленый цвет для сточных вод.

Удлинительные шпиндели доступны в четырех вариантах длины; 450-700, 650-1100, 1050-1750 и 1700-2900 мм для кранов OD 20-63, 80, 110-125 and 160-180 мм соответственно.

04/F-031 Телескопические удлинительные шпиндели для шаровых кранов

Видео

Удлинительные шпиндели

Видео нашего автоматизированного производственного процеса и анимация функций и возможностей

Анимация

Уличные коверы

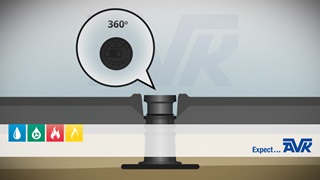

Анимация об установке на асфальт наших полимерных уличных коверов серии 80
