Supa Lock ™ - безрезьбовая система соединения

Монтаж трубопроводной арматуры и фитингов с резьбовым соединением может занимать много времени, при этом часть резьбы остаётся не защищенной от рабочей и внешней среды. Со временем это вызывает коррозию незащищённого участка резьбы и может привести к протечке. Supa Lock ™ решает эту проблему.

Полная защита от коррозии

Запатентованная система Supa Lock ™ обеспечивает 100% коррозионностойкое соединение, отличающееся быстрым и легким монтажом и максимальной универсальностью применения. Простая и надежная конструкция Supa Lock ™  обеспечивает  долгосрочную оптимальную защиту от коррозии и протечек, а также предотвращает самопроизвольный демонтаж соединения, если трубопровод находится под давлением.

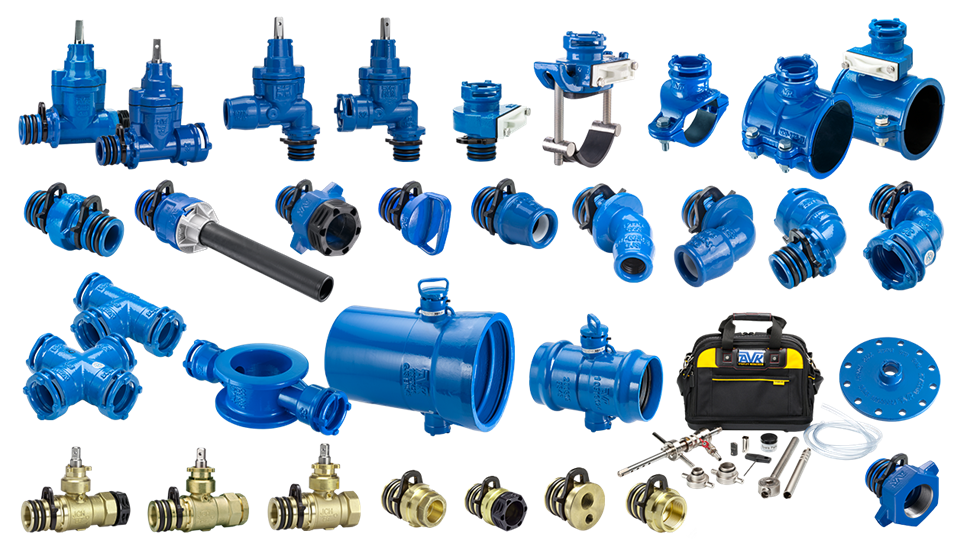

Широкий ассортимент Supa Lock ™ состоит из задвижек, хомутов для врезки под давлением и фитингов из ковкого чугуна с эпоксидным покрытием для тяжелых условий эксплуатации, отвечающим строгим требованиям GSK. Кроме того, в эту линейку входят шаровые краны и фитинги из латуни, устойчивой к обесцинкованию, соответствующие новой директиве ЕС для материалов, используемых в установках для питьевой воды.

Простое двухшаговое соединение

Смажьте уплотнтельные кольца. Конец патрубка Supa Lock ™ вставьте в раструб гнезда Supa Lock ™, затем защёлкните стопорное полукольцо - и соединение готово!

Самоблокирующееся стопорное полукольцо

Supa Lock ™ выполнен в виде подвижного соединения и выдерживает давление до PN 16 x 1,5. Стопорное полукольцо имеет ребро, которое делает соединение самоблокирующимся при наличии давления в трубопроводе, что исключает случайную разборку. Стопорное полукольцо имеет два выступа для пальцев, что облегчает сборку и разборку.

Прочные уплотнительные кольца обеспечивают дополнительную надёжность

Все соединения Supa Lock ™ имеют прочные уплотнительные кольца для защиты соединения от протекания. Толстые уплотнительные кольца обеспечивают дополнительную надёжность, принимая во внимание, что в течение срока службы изделия следует ожидать незначительной постоянной деформации уплотнительных колец. Кроме того, когда соединение подвергается изгибу в результате движения грунта, толстые уплотнительные кольца обеспечивают максимальную надёжность.

Проблемы с пространственным расположением задвижек и фитингов при врезках в трубопровод

Ограниченная возможность свободно разворачивать в нужную сторону задвижки и резьбовые фитинги делает врезку в трубопровод затруднительной. Небольшие неровности отливки, расположенные на внешней поверхности патрубка и на внутренней поверхности раструба, могут зацепляться и препятствовать повороту.

Вращение на 360 ° обеспечивает максимальную подвижность

Конструкция позволяет вращать фитинги на 360 °, что является уникальной особенностью, предлагаемой только системой Supa Lock ™. Свободное вращение соединения позволяет при монтаже направлять патрубок для присоединяемой трубы в любом направлении от основной трубы, избегая пересечения с другими трубами или препятствиями в траншее.

Для получения дополнительной информации, пожалуйста, загрузите:
Конструкционные испытания
Ресурсные испытания
Декларация соответствия
Сертификат на защитные покрытия GSK
Обзор предлагаемой номенклатуры

АНИМАЦИЯ

Знакомство с системой безрезьбового соединения Supa Lock™

СКАЧАТЬ

Supa Lock ™ - система безрезьбового соединения

Получите представление о нашей системе безрезьбовых соединений и подробную информацию обо всех задвижках и фитингах данной системы

Видео

Как осуществить врезку под давлением с помощью хомутового отвода Supa Lock ™ с отсекающей заслонкой
