Преимущества управления давлением в сети водоснабжении

Контроль и регулирование давления в сети водоснабжения обеспечивают экономию ресурсов, а также помогают снизить количество воды не приносящей прибыль.

Управление давлением считается единственным наиболее полезным и экономически эффективным способом по борьбе с утечками . Большинство разрывов труб происходит не только из-за высокого давления, но, и из-за колебаний давления, под этим действием трубы расширяются и сжимаются, что приводит к разрывам под напряжением. Однако существует зависимость между скоростью потока утечки и давлением. Чем выше или ниже давление, тем выше или ниже скорость утечки. Таким образом, давление должно быть минимальным, при этом не оказывая влияния на потребителей.

Коммунальные службы следят за качеством воды, в том числе за достаточным давлением у потребителя. Поэтому коммунальные службы часто используют постоянное давление на входе в отдельные зоны/районы, чтобы обеспечить потребителям достаточное давление в любое время суток.

Уровень давления воды у потребителей

Давление воды у потребителей зависит от трения в питающей сети. Для компенсации сил трения величина давления на входе обычно выше требуемого минимального значения.

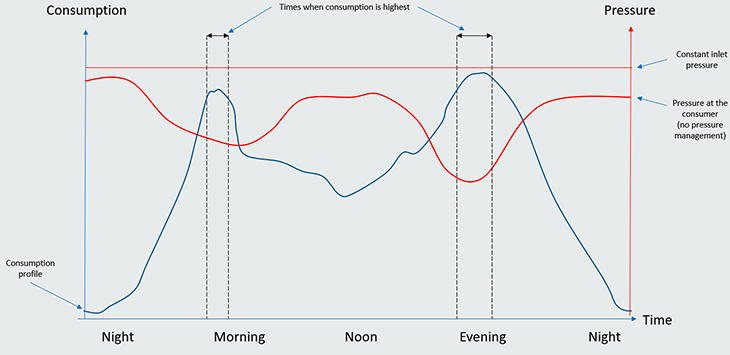

Однако трение зависит от расхода и, следовательно, изменяется в зависимости от потребления. Постоянное давление на входе означает, что давление у потребителей изменяется в течение дня. На самом деле, это означает, что значение давления у потребителей будет самым высоким в то время, когда они меньше всего нуждаются в воде и самым низким, когда они на самом деле используют много воды, например, утром и вечером.

22 часа слишком большого давления?

В целях обеспечения потребителей водой с необходимыми параметрами, значение давления на входе устанавливается на основе пиков потребления.

При рассмотрении типичной схемы потребления в системе водоснабжения можно увидеть, что большой расход воды наблюдается в течение короткого времени. Конечно, могут быть исключения, например, промышленные предприятия которые используют воду в течении всего дня, но обычно максимальное потребление воды происходит в течении двух часов в день.

Это приводит к тому что в течении 22 часов в день в сети поддерживается слишком высокое давление, которое выше необходимого.

Высокое давление оказывает огромное влияние на распределительную сеть. Это относится к общему сроку службы всех компонентов сети и количеству разрывов труб. Узнайте больше о преимуществах использования регулирующих клапанов.

Более низкое давление способствует уменьшению количества утечек и разрывов труб, что способствует уменьшению потерь воды.

Существует прямое соотношение между давлением и количеством разрывов труб. Международное исследование показало, что 37% - ное снижение среднего давления приводит к 51% - ному уменьшению числа трубных разрывов.

Кроме того, высокое давление также приводит к увеличению потерь воды в результате утечек. Это связано с тем, что уровень утечек из трубопровода сильно зависит от давления. Например, если имеется отверстие диаметром 5 мм при давлении 5 бар, потеря воды составит 11 520 м3 в год. С другой стороны, если давление снизить до 4 бар, годовые потери воды уменьшатся на 11%, что соответствует 1267 м3 (см. расчеты здесь). Снижение потерь воды, достигаемое за счет снижения давления с 5 до 4 бар, также снижает затраты энергии. В пересчете на киловатт-час это соответствует примерно 461 кВтч/год на отверстие диаметром 5 мм в трубопроводе.

Эффективное управление давлением на основе времени или расхода

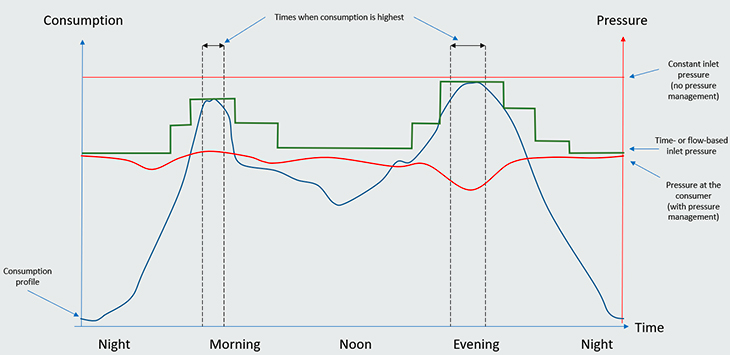

Есть решение для снижения давление в распределительной сети без ущерба для потребителей. При снижении давления на входе в течение периодов с низким потреблением поддерживается минимальное давление у потребителей, при этом уменьшается риск возникновения трещин в  трубах и т.п.

Установка регулирующего клапана на входе в район или зону может обеспечить эффективное регулирование давления на основе времени или расхода. Ознакомьтесь с нашим широким ассортиментом регулирующих клапанов.

Управление давлением по времени

Управление давлением по времени позволяет регулировать давление в районе/зоне по часам. Таким образом, клапан может понижать давление в периоды с низким потреблением и повышать его снова, когда потребление увеличивается. Среднее давление при этом может быть значительно снижено.

Управление давлением на основе расхода

С точки зрения заказчика, управление давлением по расходу является лучшим способом регулирования давления. Регулятор использует сигнал от расходомера для повышения/понижения давления на выходе регулирующего клапана в соответствии с расходом воды. Это снижает среднее давление, а давление у потребителей будет более стабильным. Такое регулирование учитывает изменения в потреблении, которые выходят за рамки обычного диапазона, такие как периоды отпусков, потребление воды через пожарные гидранты и другие варианты потребления.

Продукция AVK

Регулирующие клапана AVK - это качество и надежность

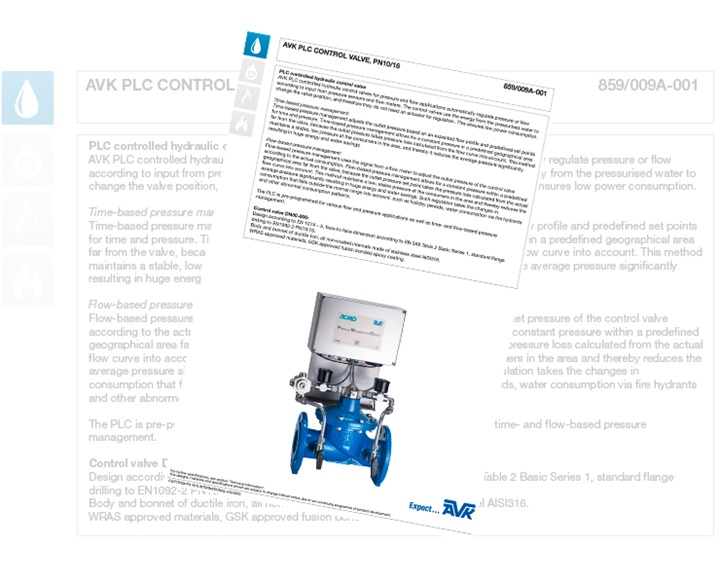

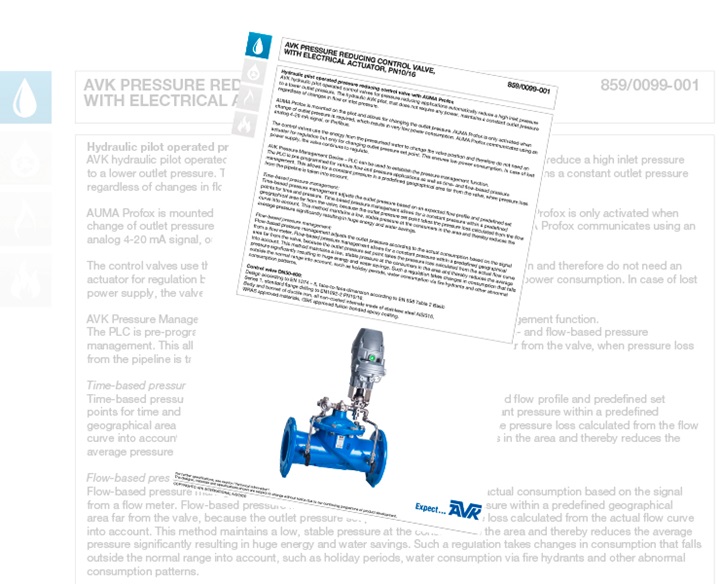

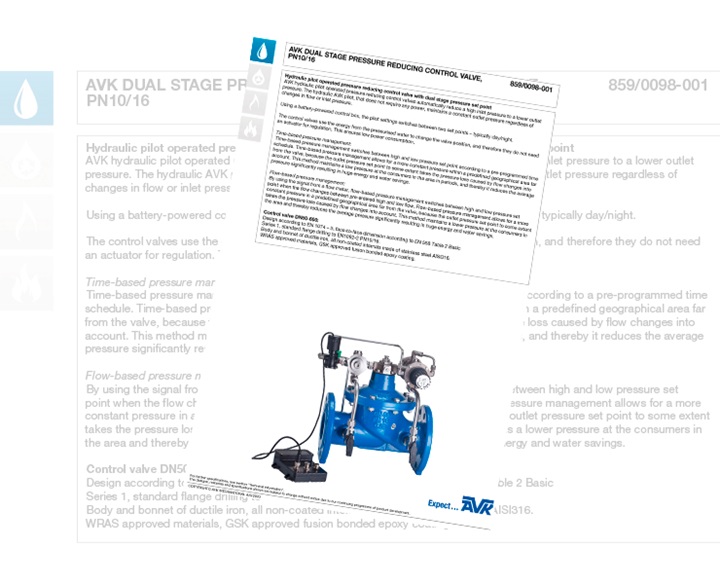

Регулирующие клапаны AVK с мембранным управлением являются оптимальным выбором. Они разработаны в соответствии с EN 1074-5 и обеспечивают стабильность давления в трубопроводе, точное регулирование, простоту обслуживания и длительный срок службы.

Скачать

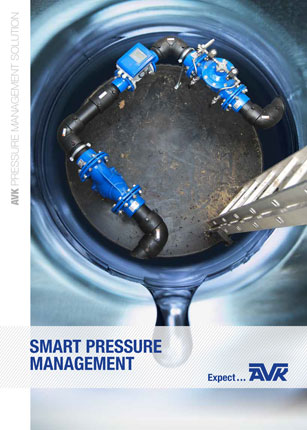

Умное управление давлением
