ГИДРАНТ AVK СО СВОБОДНЫМ ПОТОКОМ ДЛЯ БЫСТРОГО СПУСКА ВОДЫ ИЗ ЛИНИИ ЕЕ ПОДАЧИ

ЛЕТОМ 2014 г. МУНИЦИПАЛИТЕТ ГОРОДА СТАДВЕРКЕ-ХЕРФОРД НА ЗАПАДЕ ГЕРМАНИИ НАЧАЛ КОМПЛЕКСНУЮ РЕКОНСТРУКЦИЮ МАГИСТРАЛИ DN 500 ПИТЬЕВОГО ВОДОСНАБЖЕНИЯ.

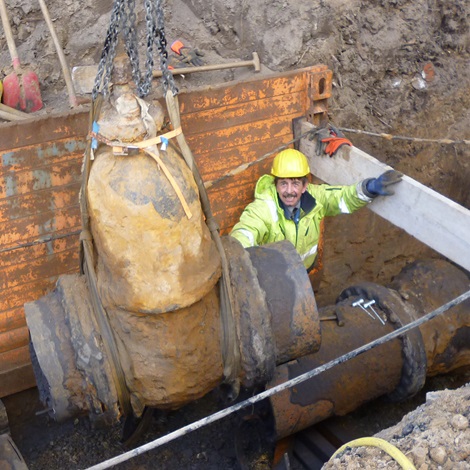

На линии общим протяжением 5км сначала была заменена клиновая задвижка диаметра DN 500 в связи с тем, что она уже не функционировала должным образом. Ее заменили на задвижку AVK серии 06/30 с байпасом, что потребовало резку существующего чугунного трубопровода и отсоединение старой задвижки (см. фото).

Работы по ТО и ремонту такой крупной магистрали всегда связаны с преодолением препятствий со стороны общественности, ограничением движения транспорта и, обычно, высокими расходами. Поэтому такие работы важно всегда выполнять скоростным, наиболее экономичным по времени методом.

Кроме этого, такая крупная магистраль после перекрытия потока будет всегда наполовину заполнена водой, и слив остаточной воды обычным способом через стандартный гидрант займет много времени. Для решения проблемы на линии был установлен гидрант AVK со свободным потоком - через тройник непосредственно подсоединенный фланцами к задвижке AVK (см. фото). И для ускорения процесса в него был легко вставлен самозаливной насос - благодаря полному проходу этого гидранта, что позволило удалить дополнительный объем воды с расходом 36 м3/ч.

После этого успешного монтажа, для следующего этапа модернизации магистрали городская коммуна Станверке-Херфорд запланировала приобретение еще 4-х гидрантов со свободным потоком и задвижек AVK.

Краткая характеристика

Свободный поток рабочей среды
рабочий механизм без контакта со средой

повышенный расход воды

расход 157 м3/ч. при перепаде давления 1 бар по стандарту EN 1074 / VP 325 (DIN 3321)

расход 216 м3/ч. при перепаде давления 1 бар по стандарту EN 14339

Легкая установка и демонтаж оборудования для инспекции и технического ухода
внутренний проход 80мм

самое узкое место 71мм / соединение байонетного типа

Повышенная антикоррозийная защита
на отливке покрытие толщиной 250 мкм по нормам GSK

материал : труба из нержавеющей стали W 1.4307 (AISI 304 L) с пониженным содержанием углерода < 0,03%

снаружи дополнительный слой эпоксидного покрытия мин. 100 мкм

внутренняя поверхность пассивирования

Гидрант стойкий к загрязнению твердыми частицами

вращающийся диск затвора из нержавеющей стали с дополнительным антифрикционным покрытием

покрытие снижает трение, тем самым понижая крутящий момент

покрытие предотвращает слипание поверхностей

рабочий механизм с защитой от перегрузки по моменту

по стандарту EN 1074-6: MST 210 Нм

по бельгийскому стандарту MST 280 Нм

автоблокировка сокращает нагрузку на гайку штока и вращающийся диск затвора

Автоматический слив воды
остаточный объем воды в гидранте < 10 мл (100 мл по стандарту EN 1074-6)

длительность слива 30 сек. (15 мин. по EN 1074-6)

исключает обратный поток по стандарту EN 1074 / VP 325 (DIN 3321)
